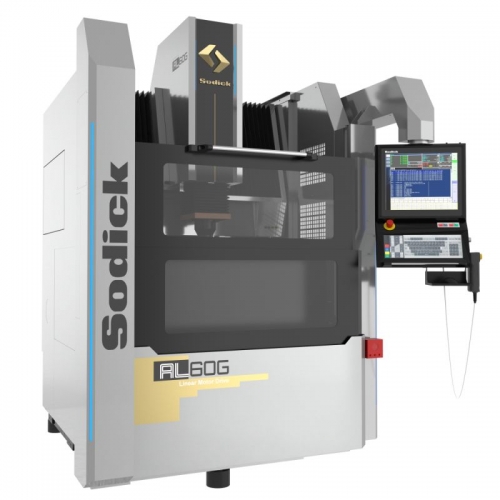

AL60G Tömbös Szikraforgácsoló Gép
- Gyártó: Sodick
- Állapota: Új
A Sodick az AL-G sorozattal bemutatja a legújabb Lineáris Motorhajtás Technológiát felhasználva több mint két évtized tapasztalatát és know-how-ját. A géptest konstrukciója kifejezetten a Sodick eredeti lineáris motor hajtásaihoz igazodik.
| Méretek | |
| X / Y / Z mozgástartomány: | 400 x 300 x 270 mm |
| Max. munkadarabsúly: | 550 kg |
| Max. elektróda súly: | 50 kg |
| Munkaasztal mérete: | 600 x 400 mm |
| Munkatartály mérete: | 750 x 620 x 350 mm |
| Munkatartály szintje min/max: | 100 - 300 mm |
| Felbontás: | 0,0001 mm |
| Vezérelt tengelyek száma: | 3 (X,Y,Z) opcionálisan 4 |
| Munkaasztal - padló távolsága: | 830 mm |
| A gép méretei: | 1 675 x 2 600 x 2 330 mm |
| A gép súlya: | 4 100 kg |
| A gép színe: | Ezüst és Arany |
| Áramfelvétel: | 8,0 kVA 3-fázisú 50/60 Hz (Transzformátor 380/400 V) |
| Max. megmunkálási áramerősség: | 40 A |
| Dielektrikum tartály | |
| Dielektrikumtartály külső méretei: | 980 x 680 x 860 mm |
| Dielektrikumtartály súlya (üres): | 100 kg |
| Dielektrikumtartály térfogata: | 285 liter |
| Dielektrikumszűrő: | 2 cserélhető papírszűrő |
| Vezérlés | |
| Felhasználó memóriakapcitás: | Memória: 30 MB |
| Adattárolás: | SSD (merevlemez), külső memória |
| Beviteli lehetőség: | Külső memória, érintőképernyő, egér, billentyőzet, LAN |
| Egyidejűleg vezérelhető tengelyek: | Max 4 tengely(Max 8 tengely/ SP-E) |
| Min. beviteli parancs: | 0,1 µm |
| Pozícionálást vezérlő rendszer: | Teljesen zárt hurkos (lineáris mérőléc) |
| Min. elmozdulási egység: | 0,1 µm |
| Előtolás: | Max. 6 m/min |
| Szerkesztés: | 2 képernyős szimultán szerkesztés, háttér szerkesztés |
| Tengelyvezérlés: | Alkalmas lineáris és forgó motorok vezérlésére |
| Sodick Mozgásvezérlés | ✓ |
| Tulajdonságok | |
| Intelligent Q³vic EDM tervező szoftver | ✓ |
| TH COM (Thermal Commit) | ✓ |
| SGF4 Nano-kopás tápegység | ✓ |
| C-tengely | ✓ |
| Impulzus generátor: | Optimalizált impulzusfigyelés |
| NC egység: | Többfeladatos OP rendszer, M4-LINK2 |
| Kijelző típusa: | 19.0" TFT LCD |
| Karakterkészlet: | Alfanumerikus karakterek és szimbólumok |
| Billentyűzet: | Standard (101 gombos), funkcióbillentyűk |
| Meghajtás: | Lineáris Morok |
| LAN interfész | ✓ |
| USB csatlakozási lehetőség | ✓ |
| Abszolut lineáris mérőléc az X, Y, Z tengelyen | ✓ |
| Lineáris motor hajtás az X, Y, Z tengelyen | ✓ |
| Kerámia alkatrészek | ✓ |
| 10 év garancia a pozícionálási pontosságra | ✓ |
| Dielektrikum hűtő egység | ✓ |
| Munkalámpa | ✓ |
| SVC / Sodick Voltage Control - Feszültség szabályozás | ✓ |
| 3-oldalon lesüllyeszthető munkatartály | ✓ |
| UPS szünetmentes tápegység | Opció |
| Tengely előtolások | |
| Max. pozicionálási sebesség: | 10,0 m/min X-, Y-, és Z tengely |
