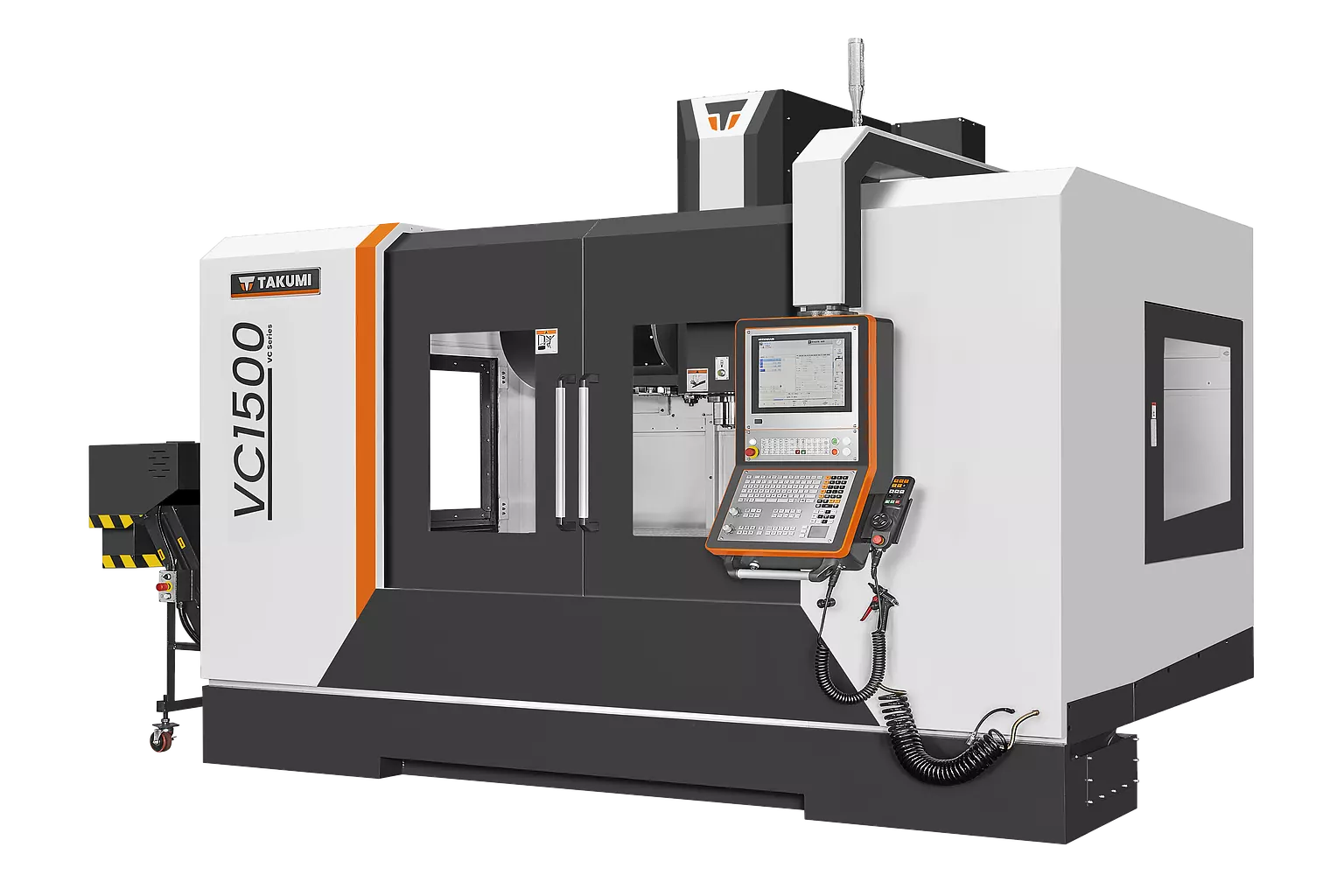

A TAKUMI VC1500 megmunkáló központ hely- és költséghatékony gép közepes méretű munkadarabok megmunkálására, például a szerszám- és formagyártás területén. Kis helyigényének köszönhetően a marógép ideális műhelyben történő alkalmazásra és műhelyszintű programozásra. TAKUMI CNC portál megmunkáló központok a Heidenhain TNC 7 basic vezérlés legújabb verziójával vannak felszerelve.

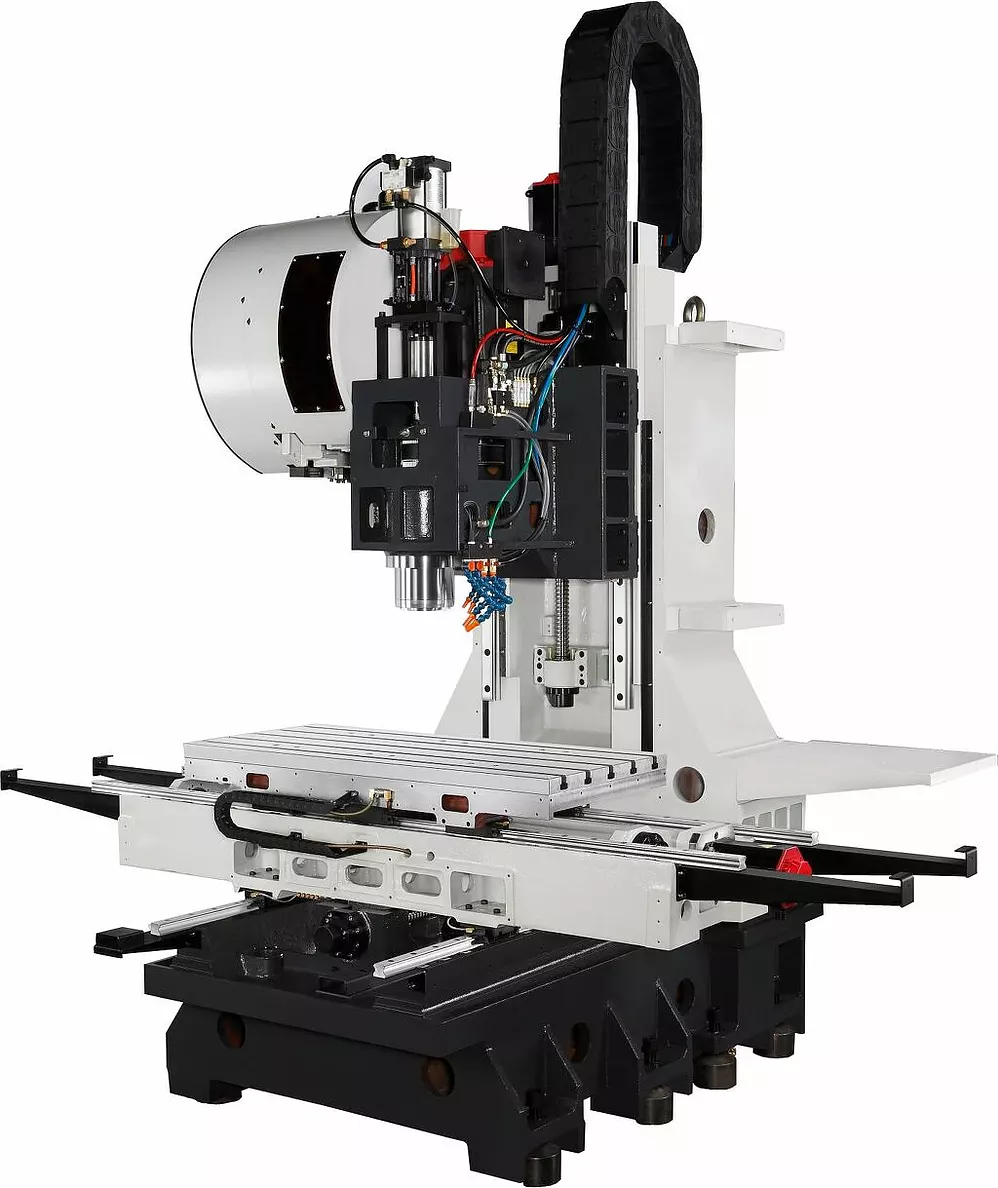

Mechanikai pontosság: A kopóalkatrészek élettartamának növelése érdekében a TAKUMI azt a filozófiát követi, hogy a geometriai pontosságot mechanikai úton hozza létre. A gép összeszerelése során a lehető legnagyobb gondossággal járnak el; például az illeszkedő felületeket kézzel hántolják. Az alkatrészeket maximális pontossággal igazítják be, majd a legnagyobb körültekintéssel szerelik össze. Ezáltal a gépvezérlésen keresztül végzett utólagos kompenzáció a szükséges minimumra csökkenthető.
Műszaki adatok
Méretek
X/Y/Z mozgástartomány:
1.524 x 762 x 610 mm
Munkaasztal mérete:
1.680 x 762 mm
Maximális asztalterhelés:
1.360 kg
Munkaasztal és orsóvég távolsága:
120 - 730 mm
T horony mérete:
7 x 18 x 100 mm
A gép telepítési méretei:
6.347 x 3.799 x 2.720 mm
A gép súlya:
11.000 kg
Áramigény:
60 kVA
Sürített levegő:
6 bar
Automata szerszámváltó (ATC)
ATC Típusa
Dupla karos
Szerszámférőhelyek száma
40
Max. szerszámhossz
300 mm
Max. szerszámsúly
7 kg
Max. szerszámátmérő
80 mm
Max. szerszámátmérő (köv. zseb üres)
125 mm
Főorsó
Orsókúp
SK40 - BigPlus / BBT40
Orsó típusa
In-Line
Teljesítmény (folyamatos / 30 min:
10 / 14 kW
Nyomaték (folyamatos / 30 min):
63,7 / 89,4 Nm
Maximális fordulatszám
15.000 fordulat/perc
Tengely előtolások
Maximális kontúrsebesség X / Y / Z
12000 mm/min
Gyorsjárat X / Y / Z
36 / 36 / 24 m/min
Vezérlés
Vezérlés:
Heidenhain TNC 7 basic
Tartozékok/Opciók
Tartozékok
Opciók
Főorsó hűtés
Olajköd leválasztó
Olajköd elszívó
Munkadarab és szerszámhossz bemérő
Távirányító kézikerék
Knoll gyártási csomag
Kézi lemosó pisztoly
Rotoclear forgó betekintőablak
Sürítettlevegő pisztoly
Programozható olajköd-kenés

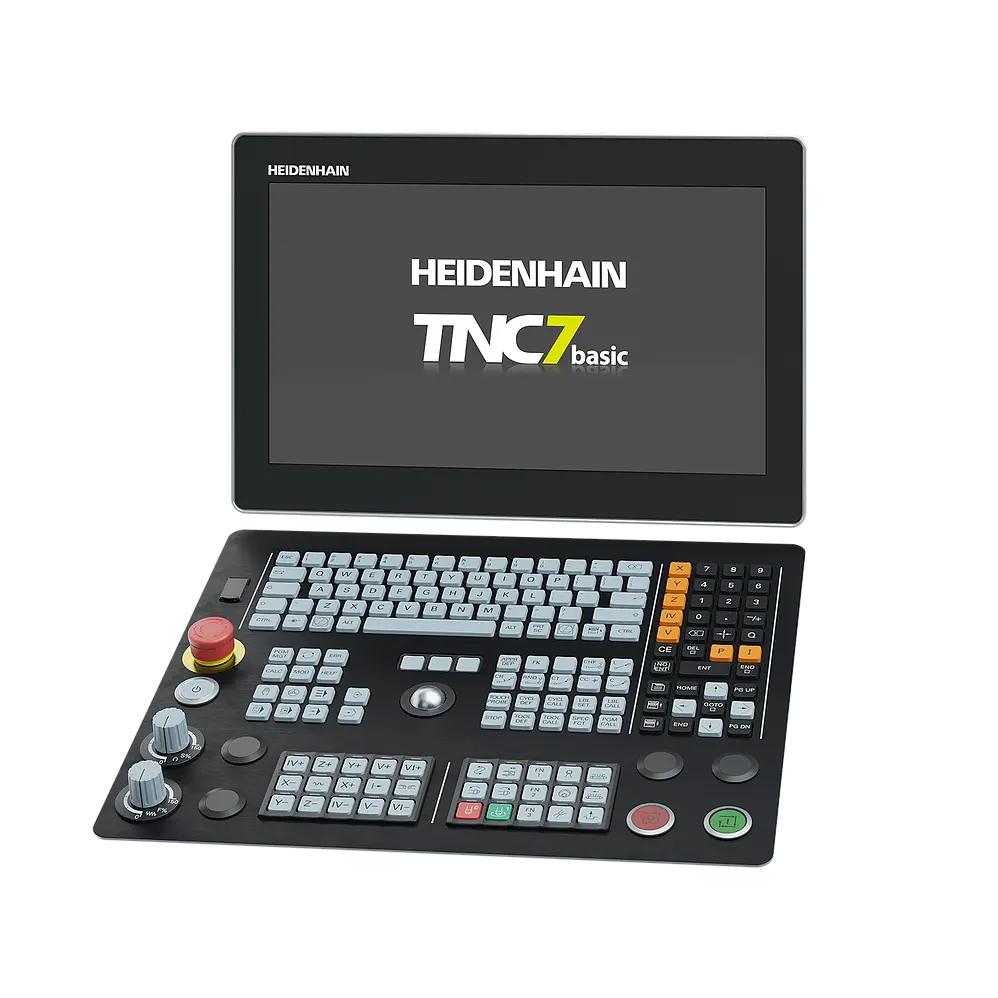

Heidenhain TNC 7 basic vezérlés
Hevederes forgácskihordó szalagos forgácskihordó helyett
Forgácskihordó és forgácsgyűjtő kocsi
Főorsón keresztüli levegős hűtés (30 bar nyomással)
