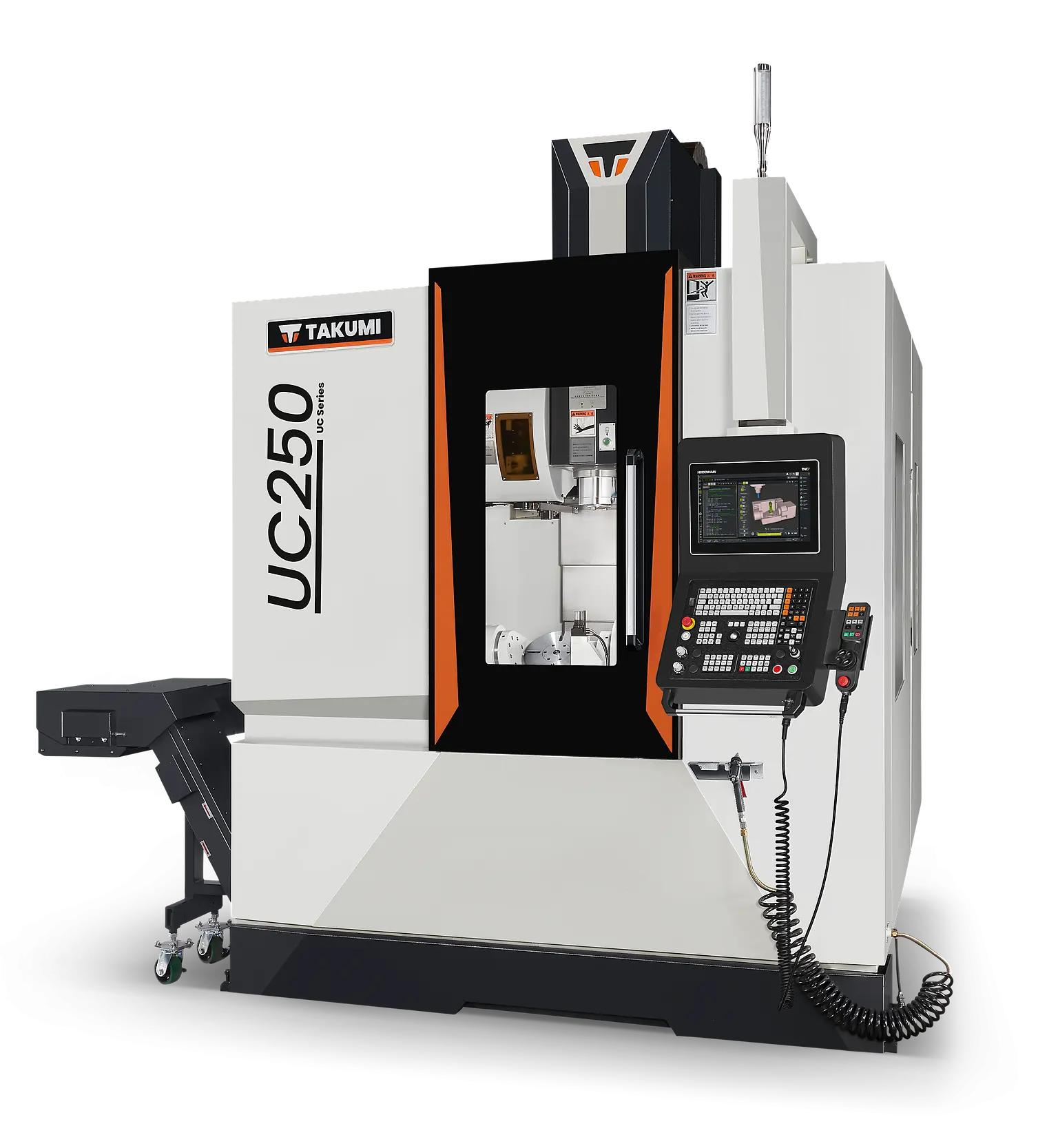

A Takumi UC250 ideális megmunkálóközpont a kis méretű alkatrészek gazdaságos CNC-megmunkálásának megkezdéséhez. Minimális helyigényének és nagy munkaterének köszönhetően a gép számos lehetőséget kínál az 5 tengelyes megmunkáláshoz még korlátozott rendelkezésre álló terület esetén is. .
A kompakt kialakítás egy nagy teljesítményű, BigPlus rendszerű, SK 40 szerszámbefogású főorsót rejt, amely akár 15 000 fordulat/perc fordulatszámra képes, teljesítménye pedig 14 kW. .
A gép szélesre nyitható ajtói kiváló hozzáférést biztosítanak a munkatérhez, ezáltal egyszerűvé és felhasználóbaráttá teszik a munkadarabok be- és kirakodását.
A TAKUMI UC250 legfontosabb jellemzői: A gépágy, az oszlopok, a szánok és más fő komponensek mind Meehanite minőségű öntvényekből készültek és utólagos hőkezelésen estek át, ezzel a lehető legmagasabb strukturális stabilitást és pozicionálási pontosságot garantálva minden ilyen típusú gépen. A gép 5 tengelyét görgős vezetékekkel látták el a gyorsulás és lassulás optimalizálásának érdekében.
Műszaki adatok
Méretek
X/Y/Z mozgástartomány:
360 x 520 x 610 mm
A-tengely:
+30 / -120°
C-tengely:
360°
Munkaasztal átmérő:
250 mm
Maximális asztalterhelés:
100 kg
Főorsó homloksík távolsága az asztaltól
65 x 675 mm
T horony mérete:
6 x 12mm - 60°
A gép telepítési méretei:
2660 x 2160 x 3300 mm
A gép súlya:
6700 kg
Áramigény:
40 kVA
Sürített levegő:
6 bar
Automata szerszámváltó (ATC)
ATC Típusa
Dupla karos
Szerszámférőhelyek száma
24
Max. szerszámsúly
7 kg
Max. szerszámátmérő (köv. zseb üres)
120 mm
Főorsó
Orsókúp
SK40 - BigPlus / BBT40
Orsó típusa
In-line
Teljesítmény (folyamatos / 30 min:
10/14 kW
Főorsón keresztüli öblítés:
igen
Nyomaték
63,7 / 89,4 Nm
Maximális fordulatszám
15000 rpm
Tengely előtolások
Maximális kontúrsebesség X / Y / Z
12000 mm/min
Gyorsjárat X / Y / Z
36/36 /24 m/min
Gyorsjárat A/B/C
25/ - /25 1/min

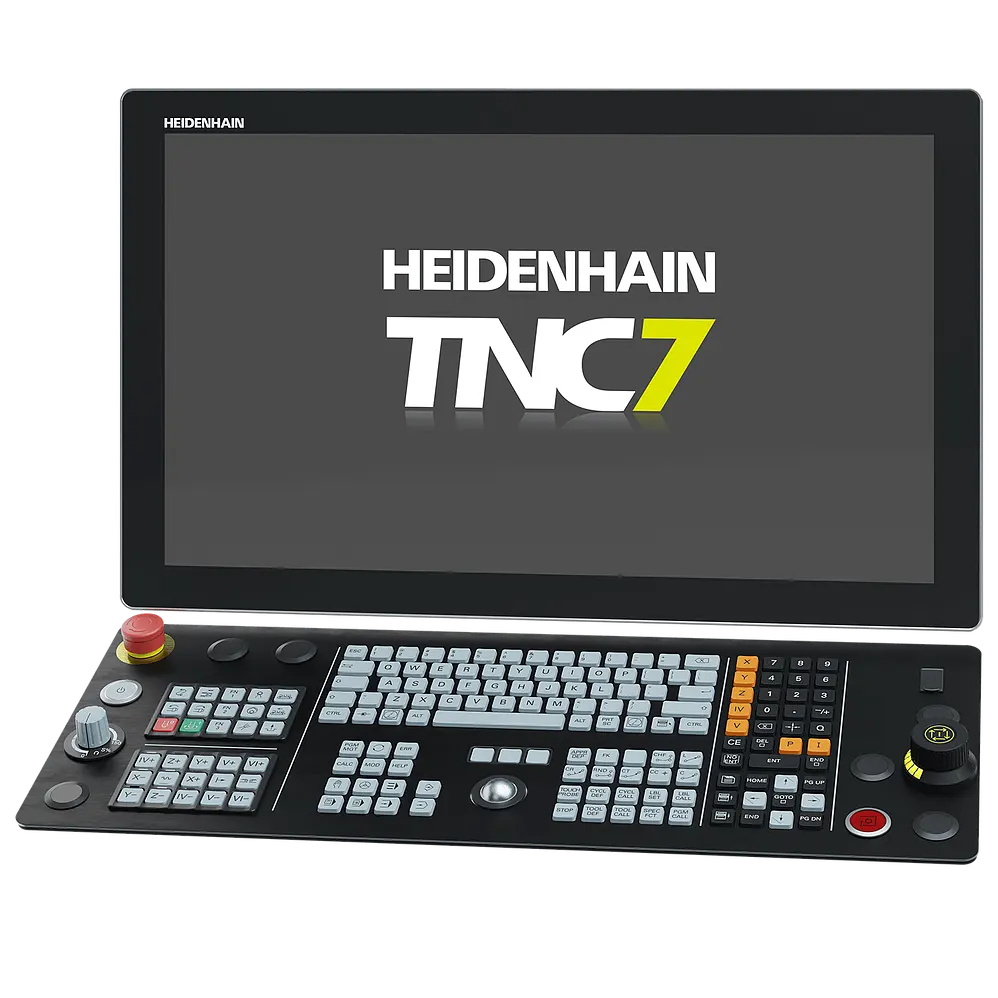

Vezérlés
Vezérlés:
Heidenhain TNC7
Tartozékok/Opciók
Tartozékok
Opciók
Minden tengelyen lineáris üveg mérőléc
Programozható levegős hűtés
Főorsó nyúlás kompenzáció
Főorsón keresztüli levegős hűtés
Golyósorsó temperálás
Olajköd leválasztó
Forgácskihordó
Munkadarab és szerszámhossz bemérő
Főorsón keresztüli öblítés, 30bar (CTS)
UC250x | UC320x: közvetlen hajtású orsó 15,000 rpm HSK-A63/SK 40
